Екран Waveshare E-Paper 5,83” (600×448 / E-Ink / B-W)

Загальна інформація

Використовуйте екран Waveshare E-Paper 5,83” (600×448 / B-W) на базі технології електронних чорнил E-Ink для виведення текстової та графічної інформації. Головні переваги дисплейної панелі — низьке енергоспоживання, широкі кути огляду та відмінна читаємість навіть при яскравому освітленні. А ще дисплей продовжує відображати останнє зображення навіть після вимкнення живлення, немов надрукований аркуш паперу.

Сфера застосування

• Цінники в супермаркетах — для оновлення цін та супутньої інформації без необхідності переклеювати паперові наліпки.
• Електронні візитки та бейджі — у корпоративному середовищі або на конференціях, де потрібне регулярне оновлення даних.
• Інтерактивні рекламні панелі — в місцях з обмеженим доступом до електричної мережі, де важливе економне споживання енергії при відображенні статичної інформації.
• Медичні пристрої — для відображення рівня цукру в крові, тиску та інших біомедичних показників без зайвого споживання енергії з можливістю оновлення даних.
• Інтерфейси розумного дому — для відображення інформації про температуру, вологість та інші дані всередині приміщення або на вулиці.
• Склади та логістика — наліпки на коробках, дані на яких можна оновлювати багато разів для зручності відстеження запасів.

Подробиці про E-Paper

Екрани E-Paper засновані на ефекті електрофорезу, де кожен піксель складається з мікрокапсули із зарядженими частками електронних чорнил. Під дією електромагнітного поля частки змінюють свій колір залежно від полярності заряду, формуючи зображення на екрані. Цей ефект дозволяє дисплеям E-Paper відображати текст і графіку без постійного споживання енергії.

Особливості екранів E-Paper:

Технологія електронного паперу e-Paper має як переваги, так і обмеження:

• Наднизьке енергоспоживання: енергія використовується лише для оновлення зображення.
• Не потрібне додаткове підсвічування.
• Останнє зображення зберігається навіть при вимкненні живлення.
• Широкі кути огляду та відмінна читаємість при яскравому освітленні.

• Обмежена палітра: у цій моделі доступні лише чорний та білий колір.
• Довгий час оновлення: екран не підходить для відображення відео.

Різниця між E-Paper та E-Ink

• E-Paper — технологія екранів, які імітують папір з використанням електронних чорнил.
• E-Ink — компанія, яка розробила та запатентувала технологію E-Paper дисплеїв із використанням електронних чорнил.

Начинка

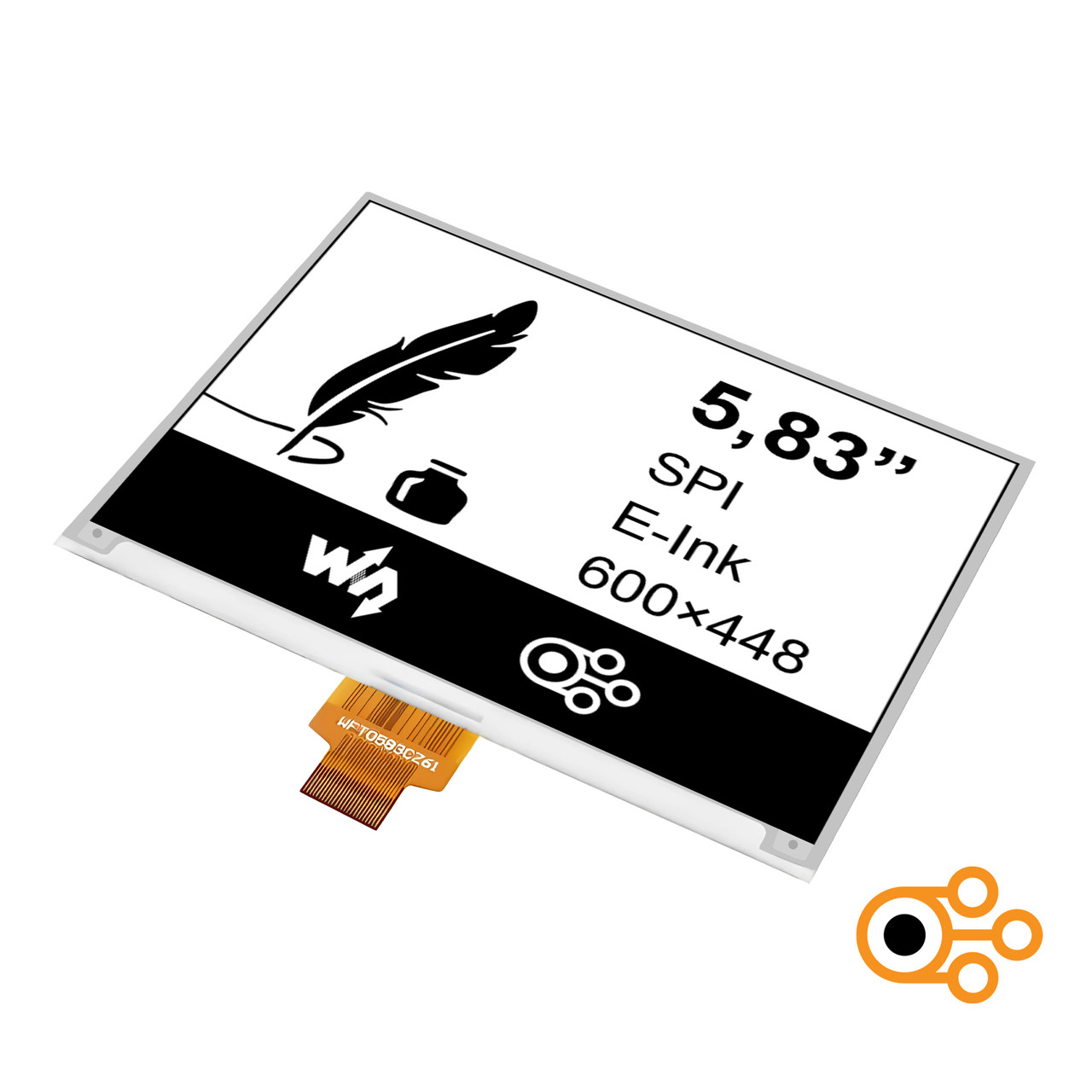

Екран Waveshare E-Paper 5,83” виконаний на матриці електронних чорнил E-Ink з діагоналлю 5,83 дюйма, роздільною здатністю 600×448 пікселів та кутами огляду більше 170°. Зображення виводиться у чорному-білому кольорі без півтонів. Кожен піксель має лише два стани: увімкнений та вимкнений. Технологія E-Ink забезпечує чітке зображення без потреби у зовнішньому підсвічуванні.

Екран постачається у вигляді плоскої панелі без драйверної плати — це дозволяє легко вбудовувати дисплей у корпус пристрою або закріплювати на різних поверхнях.

Підключення та програмування

На виході екрану розташований гнучкий плоский FPC-шлейф на 24 контакти з кроком 0,5 мм. Для підключення дисплейної панелі до контролерів знадобиться драйвер, наприклад:

• E-Paper Shield — драйвер-посередник для контролерів форм-фактору Arduino Uno R3.
• E-Paper Driver HAT — драйвер-посередник для мінікомп'ютерів форм-фактору Raspberry Pi.
• E-Paper ESP8266 Driver Board — самодостатній драйвер-контролер на базі модуля ESP8266.
• E-Paper ESP32 Driver Board — самодостатній драйвер-контролер на базі модуля ESP32.

Дисплейна панель та драйвер взаємодіють через сигнальні лінії керування матрицею E-Ink.

Всі подробиці щодо підключення, налаштування та програмування екрану Waveshare E-Paper 5,83” наведені в посібнику на сайті виробника.

Живлення

Екран живиться через драйвер напругою 3,3 В, яка подається по FPC-шлейфу разом з керуючими сигналами. При оновленні зображення дисплей споживає струм до 8 мкА, а при відображенні статичної картинки — менше 1 мкА. Живлення можна взагалі відключити — на екрані залишиться останнє виведене зображення.

Комплектація

• 1× Екран Waveshare E-Paper 5,83” (600×448 / B-W)

Характеристики

• Модель: Екран Waveshare E-Paper 5,83” (600×448 / B-W)
• Діагональ: 5,83 дюйма
• Роздільна здатність: 600×448
• Матриця: E-Paper / E-Ink
• Кількість кольорів: 2 (чорний та білий)
• Час оновлення зображення: 3,5 с
• Фізичний інтерфейс: FPC-шлейф (24 pin / 0,5 мм)
• Програмний інтерфейс: сигнальні лінії керування матрицею E-Ink
• Кут огляду: більше 170°
• Напруга живлення: 3,3 В
• Струм споживання:
  • При оновленні зображення: до 1 мкА
  • При статичному зображенні: до 8 мкА
• Розміри екрану: 118,8×88,3 мм
• Розміри панелі: 125,4×99,5×1,2 мм
