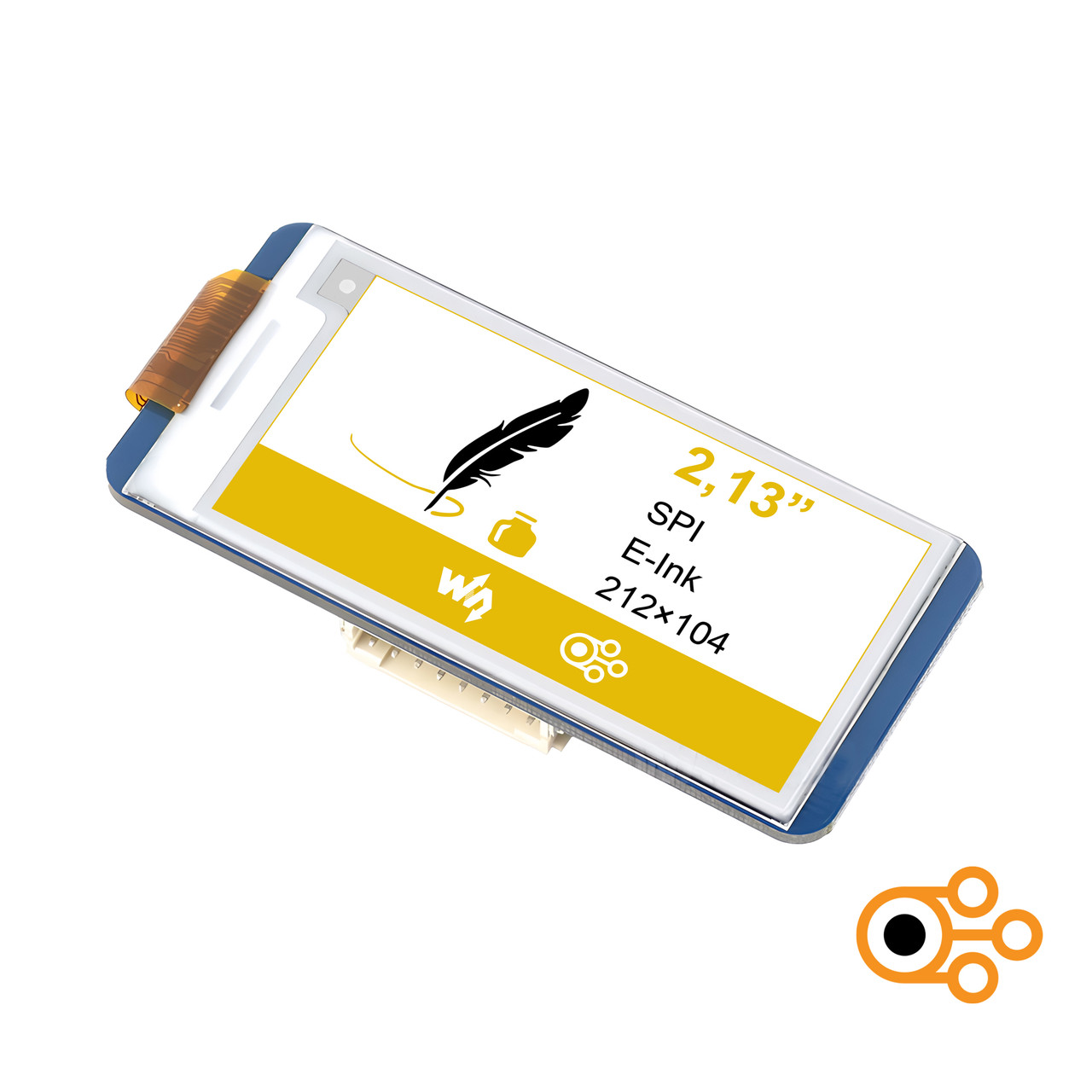

Дисплей Waveshare E-Paper 2,13” HAT (E-Ink / 212×104 / B-W-Y)

Загальна інформація

Використовуйте дисплей Waveshare E-Paper 2,13” HAT (212×104 / B-W-Y) на базі технології електронних чорнил E-Ink для виведення текстової та графічної інформації з мінікомп'ютерів Raspberry Pi. Головні переваги екрану — низьке енергоспоживання, широкі кути огляду та відмінна читаємість навіть при яскравому освітленні. А ще дисплей продовжує відображати останнє зображення навіть після вимкнення живлення, немов надрукований аркуш паперу.

Сфера застосування

• Цінники в супермаркетах — для оновлення цін та супутньої інформації без необхідності переклеювати паперові наліпки.
• Електронні візитки та бейджі — у корпоративному середовищі або на конференціях, де потрібне регулярне оновлення даних.
• Електронні рекламні панелі — в місцях з обмеженим доступом до електричної мережі, де важливе економне споживання енергії при відображенні статичної інформації.
• Медичні пристрої — для відображення рівня цукру в крові, тиску та інших біомедичних показників без зайвого споживання енергії з можливістю оновлення даних.
• Інтерфейси розумного дому — для відображення інформації про температуру, вологість та інші дані всередині приміщення або на вулиці.
• Склади та логістика — наліпки на коробках, дані на яких можна оновлювати багато разів для зручності відстеження запасів.

Подробиці про E-Paper

Дисплеї E-Paper засновані на ефекті електрофорезу, де кожен піксель складається з мікрокапсули із зарядженими частками електронних чорнил. Під дією електромагнітного поля частки змінюють свій колір залежно від полярності заряду, формуючи зображення на екрані. Цей ефект дозволяє дисплеям E-Paper відображати текст і графіку без постійного споживання енергії.

Особливості дисплеїв E-Paper:

Технологія електронного паперу e-Paper має як переваги, так і обмеження:

• Наднизьке енергоспоживання: енергія використовується лише для оновлення зображення.
• Не потрібне додаткове підсвічування.
• Останнє зображення зберігається навіть при вимкненні живлення.
• Широкі кути огляду та відмінна читаємість при яскравому освітленні.

• Обмежена палітра: у цій моделі доступні лише чорний, білий та жовтий колір.
• Довгий час оновлення: екран не підходить для відображення відео.

Різниця між E-Paper та E-Ink

• E-Paper — технологія дисплеїв, які імітують папір з використанням електронних чорнил.
• E-Ink — компанія, яка розробила та запатентувала технологію E-Paper дисплеїв із використанням електронних чорнил.

Начинка

Дисплейний модуль Waveshare E-Paper 2,13” HAT виконаний на матриці електронних чорнил E-Ink з діагоналлю 2,13 дюйма, роздільною здатністю 212×104 пікселів та кутами огляду більше 170°. Зображення виводиться у чорному, білому та жовтому кольорі без півтонів. Кожен піксель має лише два стани: увімкнений та вимкнений. Технологія E-Ink забезпечує чітке зображення без потреби у зовнішньому підсвічуванні.

На зворотному боці модуля розташована плата драйвер, що виконує функцію посередника між матрицею та зовнішнім керуючим пристроєм.

Підключення та програмування

Дисплей Waveshare E-Paper 2,13” HAT можна підключати до зовнішніх контролерів двома способами:

• До мінікомп'ютерів форм-фактору Raspberry Pi через GPIO-контакти без пайки та проводів.
• До будь-яких керуючих платформ через роз'єм JST PH-8 — таких як Arduino, ESP та інші.

Для комунікації даних використовується SPI-інтерфейс. На платі також передбачене обв'язування для узгодження логічних рівнів, яке дозволяє підключати дисплейний модуль до керуючих платформ із логічною напругою 3,3–5 В.

Всі подробиці щодо підключення, налаштування та програмування дисплея Waveshare E-Paper 2,13” HAT наведені в посібнику на сайті виробника.

Живлення

Дисплейний модуль живиться від Raspberry Pi через GPIO-роз'єм або від зовнішнього контролера через роз'єм JST PH-8 напругою від 3,3 до 5 В. При оновленні зображення дисплей споживає струм до 8 мкА, а при відображенні статичної картинки — менше 1 мкА. Живлення можна взагалі відключити — на екрані залишиться останнє виведене зображення.

Комплектація

• 1× Дисплей Waveshare E-Paper 2,13” HAT (212×104 / B-W-Y)
• 1× Шлейф «JST PH – Dupont» (8 pin)
• 1× Комплект кріплення

Характеристики

• Модель: Дисплей Waveshare E-Ink 2,13” HAT (212×104 / B-W-Y)
• Діагональ: 2,13 дюйма
• Роздільна здатність: 212×104
• Матриця: E-Paper / E-Ink
• Кількість кольорів: 3 (чорний, білий та жовтий)
• Час оновлення зображення: 15 с
• Фізичний інтерфейс: Контакти GPIO або роз'єм JST PH
• Програмний інтерфейс: SPI
• Кут огляду: більше 170°
• Напруга живлення: 3,3–5 В
• Напруга логічних рівнів: 3,3–5 В
• Споживаний струм:
  • При оновленні зображення: до 1 мкА
  • При статичному зображенні: до 8 мкА
• Розміри екрану: 48,6×23,7 мм
• Розміри плати: 65×30,2 мм
