Дисплей Waveshare E-Paper 2,7” HAT (E-Ink / 264×176 / B-W)

Загальна інформація

Використовуйте дисплей Waveshare E-Paper 2,7” HAT (264×176 / B-W) на базі технології електронних чорнил E-Ink для виведення текстової та графічної інформації з мінікомп'ютерів Raspberry Pi. Головні переваги екрану — низьке енергоспоживання, широкі кути огляду та відмінна читаємість навіть при яскравому освітленні. А ще дисплей продовжує відображати останнє зображення навіть після вимкнення живлення, немов надрукований аркуш паперу.

Сфера застосування

• Цінники в супермаркетах — для оновлення цін та супутньої інформації без необхідності переклеювати паперові наліпки.
• Електронні візитки та бейджі — у корпоративному середовищі або на конференціях, де потрібне регулярне оновлення даних.
• Електронні рекламні панелі — в місцях з обмеженим доступом до електричної мережі, де важливе економне споживання енергії при відображенні статичної інформації.
• Медичні пристрої — для відображення рівня цукру в крові, тиску та інших біомедичних показників без зайвого споживання енергії з можливістю оновлення даних.
• Інтерфейси розумного дому — для відображення інформації про температуру, вологість та інші дані всередині приміщення або на вулиці.
• Склади та логістика — наліпки на коробках, дані на яких можна оновлювати багато разів для зручності відстеження запасів.

Подробиці про E-Paper

Дисплеї E-Paper засновані на ефекті електрофорезу, де кожен піксель складається з мікрокапсули із зарядженими частками електронних чорнил. Під дією електромагнітного поля частки змінюють свій колір залежно від полярності заряду, формуючи зображення на екрані. Цей ефект дозволяє дисплеям E-Paper відображати текст і графіку без постійного споживання енергії.

Особливості дисплеїв E-Paper:

Технологія електронного паперу e-Paper має як переваги, так і обмеження:

• Наднизьке енергоспоживання: енергія використовується лише для оновлення зображення.
• Не потрібне додаткове підсвічування.
• Останнє зображення зберігається навіть при вимкненні живлення.
• Широкі кути огляду та відмінна читаємість при яскравому освітленні.

• Обмежена палітра: у цій моделі доступні лише чорний та білий колір.
• Довгий час оновлення: екран не підходить для відображення відео.

Різниця між E-Paper та E-Ink

• E-Paper — технологія дисплеїв, які імітують папір з використанням електронних чорнил.
• E-Ink — компанія, яка розробила та запатентувала технологію E-Paper дисплеїв із використанням електронних чорнил.

Начинка

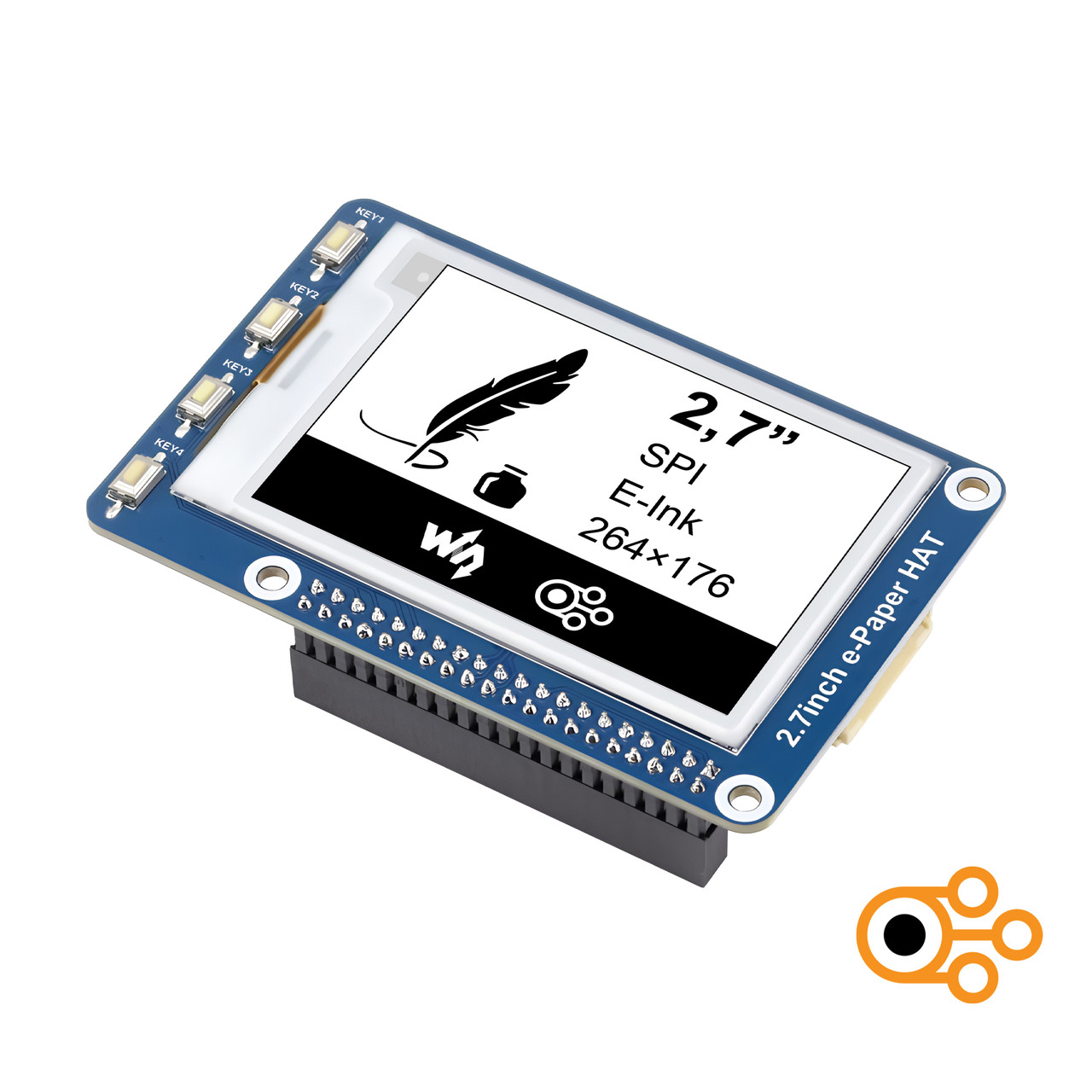

Дисплейний модуль Waveshare E-Paper 2,7” HAT виконаний на матриці електронних чорнил E-Ink з діагоналлю 2,7 дюйма, роздільною здатністю 264×176 пікселів та кутами огляду більше 170°. Зображення виводиться у чорно-білому кольорі із чотирма відтінками сірого. Кожен піксель має лише два стани: увімкнений та вимкнений. Технологія E-Ink забезпечує чітке зображення без потреби у зовнішньому підсвічуванні.

На зворотному боці модуля розташована плата драйвер, що виконує функцію посередника між матрицею та зовнішнім керуючим пристроєм.

Збоку дисплея розташовані чотири користувацькі кнопки, на які можна призначити фіксацію допоміжних подій.

Підключення та програмування

Дисплей Waveshare E-Paper 2,7” HAT можна підключати до зовнішніх контролерів двома способами:

• До мінікомп'ютерів форм-фактору Raspberry Pi через GPIO-контакти без пайки та проводів.
• До будь-яких керуючих платформ через роз'єм JST PH-8 — таких як Arduino, ESP та інші.

Для комунікації даних використовується SPI-інтерфейс. На платі також передбачене обв'язування для узгодження логічних рівнів, яке дозволяє підключати дисплейний модуль до керуючих платформ із логічною напругою 3,3–5 В.

Всі подробиці щодо підключення, налаштування та програмування дисплея Waveshare E-Paper 2,7” HAT наведені в посібнику на сайті виробника.

Живлення

Дисплейний модуль живиться від Raspberry Pi через GPIO-роз'єм або від зовнішнього контролера через роз'єм JST PH-8 напругою від 3,3 до 5 В. При оновленні зображення дисплей споживає струм до 8 мкА, а при відображенні статичної картинки — менше 1 мкА. Живлення можна взагалі відключити — на екрані залишиться останнє виведене зображення.

Комплектація

• 1× Дисплей Waveshare E-Paper 2,7” HAT (264×176 / B-W)
• 1× Шлейф «JST PH – Dupont» (8 pin)
• 1× Комплект кріплення

Характеристики

• Модель: Дисплей Waveshare E-Ink 2,7” HAT (264×176 / B-W)
• Діагональ: 2,7 дюйма
• Роздільна здатність: 264×176
• Матриця: E-Paper / E-Ink
• Кількість кольорів: 2 (чорний та білий)
• Час оновлення зображення: 6 с
• Фізичний інтерфейс: Контакти GPIO або роз'єм JST PH
• Програмний інтерфейс: SPI
• Кут огляду: більше 170°
• Напруга живлення: 3,3–5 В
• Напруга логічних рівнів: 3,3–5 В
• Споживаний струм:
  • При оновленні зображення: до 1 мкА
  • При статичному зображенні: до 8 мкА
• Розміри екрану: 57,3×38,2 мм
• Розміри плати: 85×56 мм
