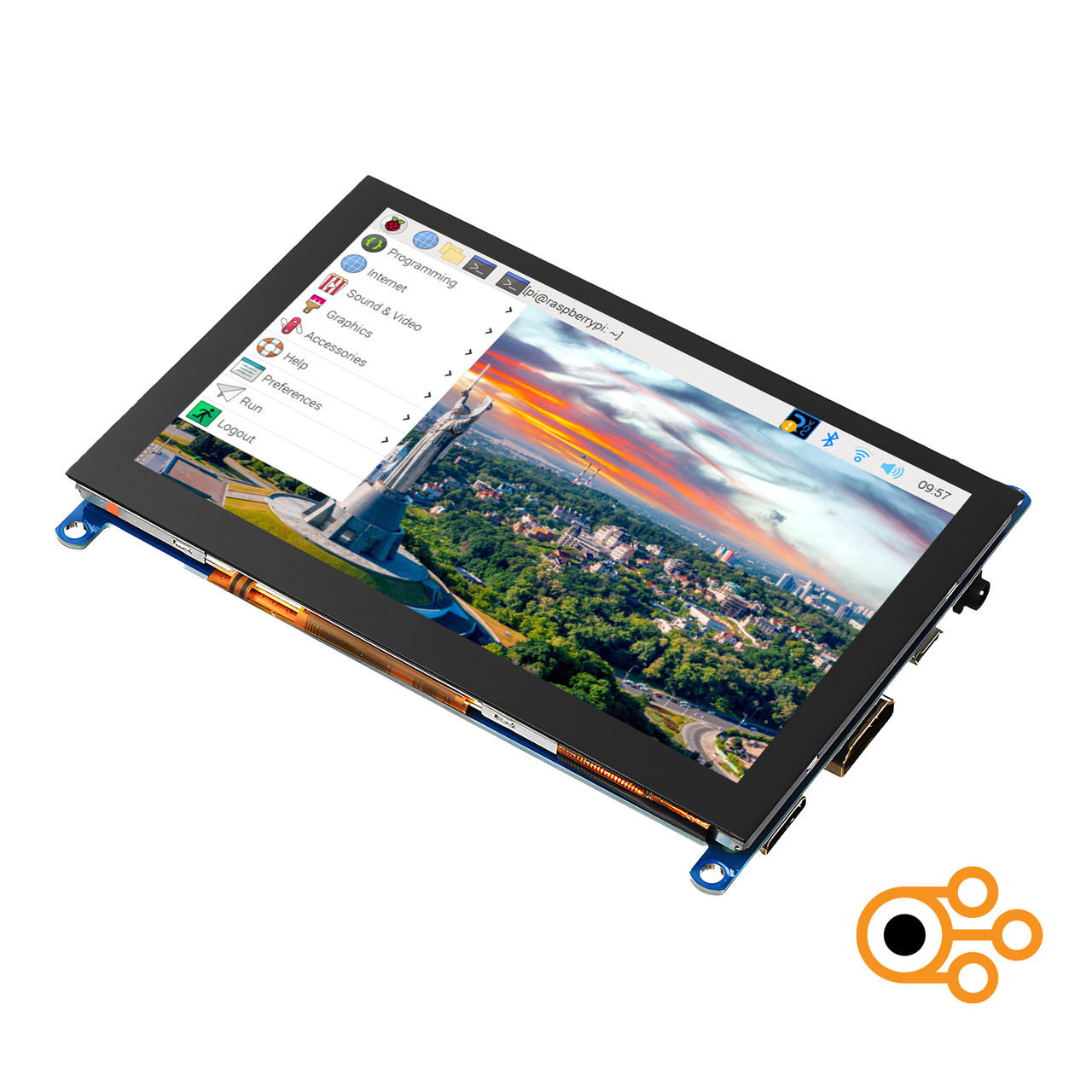

Дисплей Waveshare LCD 5” для Raspberry Pi (800×480 / HDMI / Model H)

Загальна інформація

Використовуйте кольоровий дисплей Waveshare LCD 5” (800×480 / HDMI / Model H) для виведення зображення з Raspberry Pi, ігрових консолей, персональних комп’ютерів та інших пристроїв із HDMI-виходом. Дисплейний модуль стане в нагоді для перегляду медіафайлів, проходження відеоігор або трансляції відео з камери. Вбудована ємнісна сенсорна панель дозволяє використовувати екран як планшет для зручного керування системою без клавіатури та миші.

Начинка

Дисплейний модуль Waveshare LCD 5” Model H виконаний на матриці TFT TN з діагоналлю 5 дюймів, роздільною здатністю 800×480 пікселів і відображенням 262144 кольорів. Ємнісна сенсорна панель підтримує до 5 одночасних дотиків та захищена загартованим склом твердістю 6H, що підвищує стійкість екрану до подряпин і пошкоджень.

Екран оснащений вбудованою світлодіодною підсвіткою, що забезпечує видимість зображення за будь-яких умов освітлення. У дисплеї є вбудоване меню для налаштування яскравості, контрастності, рівня підсвітки та інших параметрів зображення. На модулі передбачений аудіовихід 3,5 мм для підключення навушників та роз'єм JST з підсиленням звукового сигналу для зовнішньої акустики.

Підключення

На платі дисплея розташовані порти HDMI та VGA для отримання відеосигналу від зовнішніх пристроїв, а також роз'єм USB Micro для передачі даних з сенсорної панелі.

Живлення

Модуль живиться через порт USB Micro напругою 5 вольт зі споживанням струму до 500 мА. Живлення можна отримати через USB-порт від пристрою джерела відео або від зовнішнього блока живлення.

Комплектація

• 1× Дисплейний модуль
• 1× Кабель «HDMI – HDMI»
• 1× Кабель «USB Type-A – USB Micro»
• 1× Комплект перехідників HDMI
• 1× Комплект кріплення

Характеристики

• Модель: Дисплей Waveshare LCD 5” (800×480 / HDMI / Model H)
• Діагональ: 5 дюймів
• Роздільна здатність: 800×480
• Матриця: TFT TN
• Підсвітка: світлодіодна
• Кількість кольорів: 262144
• Контролер дисплея: RTD2660
• Інтерфейс дисплея: HDMI
• Контролер сенсорної панелі: GT9157 + GD32F103C8T6
• Інтерфейс сенсорної панелі: USB
• Тип сенсорної панелі: ємнісна
• Захист екрану: загартоване скло з твердістю 6H
• Напруга живлення: 5 В
• Споживаний струм: до 500 мА
• Розміри екрану: 109×66 мм
• Розміри плати: 121×89 мм
