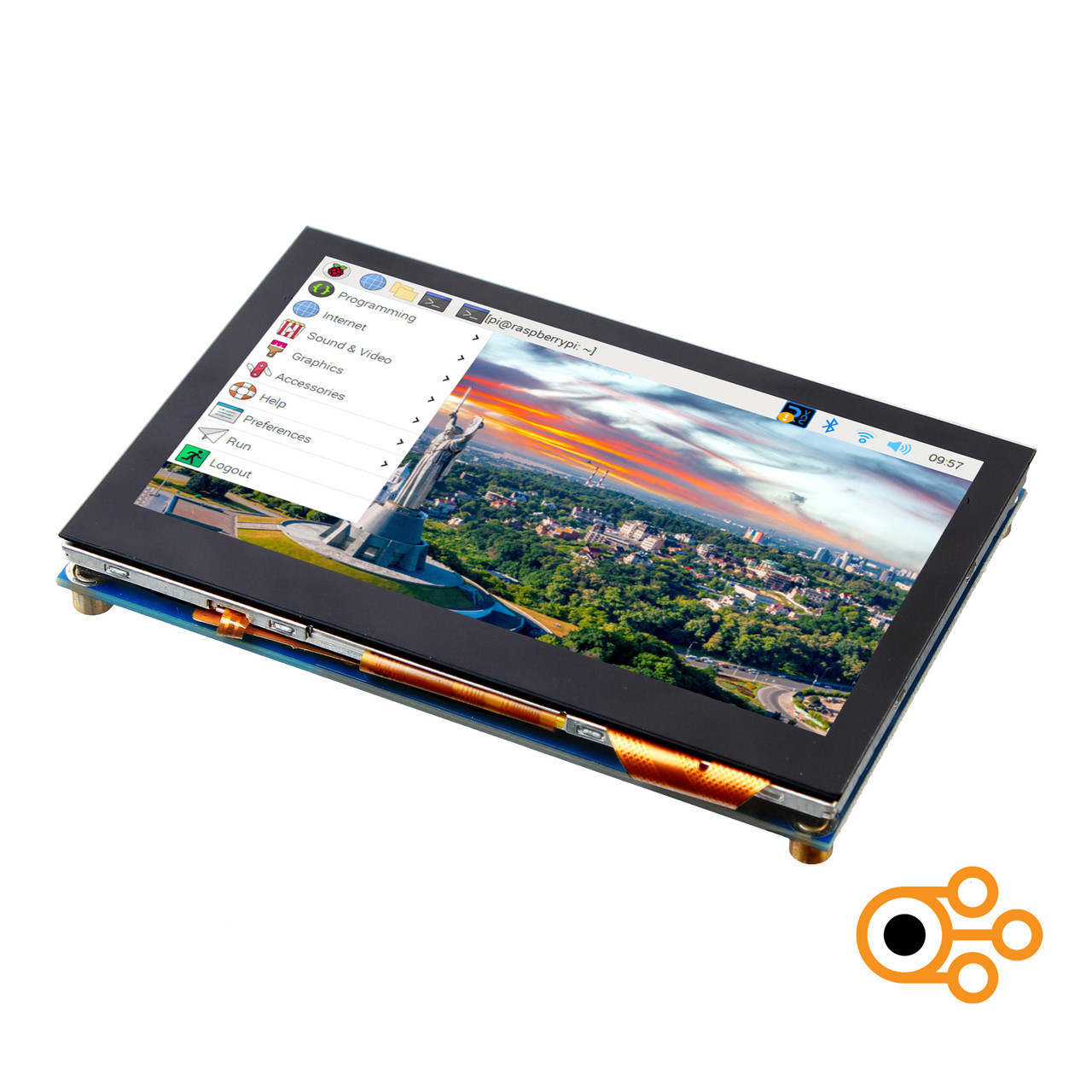

Дисплей Waveshare LCD 4,3” для Raspberry Pi (800×480 / DSI / Touch)

Загальна інформація

Використовуйте кольоровий дисплей Waveshare LCD 4,3” (800×480 / DSI / Touch) для виведення зображення з Raspberry Pi, Orange Pi, Rock Pi та інших одноплатних ПК з інтерфейсним роз'ємом DSI (Display Serial Interface). Дисплейний модуль стане в нагоді для перегляду медіафайлів, проходження відеоігор або трансляції відео з камери. Вбудована ємнісна сенсорна панель дозволяє використовувати екран як планшет для зручного керування системою без клавіатури та миші.

Начинка

Дисплейний модуль Waveshare LCD 4,3” виконаний на матриці TFT IPS з діагоналлю 4,3 дюйма, роздільною здатністю 320×240 пікселів, кутом огляду до 160° і відображенням 262144 кольорів. Ємнісна сенсорна панель підтримує до 5 одночасних дотиків та захищена загартованим склом твердістю 6H, що підвищує стійкість екрану до подряпин і пошкоджень.

Екран оснащений вбудованою світлодіодною підсвіткою, що забезпечує видимість зображення за будь-яких умов освітлення. Електронна схема дисплея дозволяє програмно регулювати яскравість підсвітки.

Підключення

Дисплейний модуль підключається до Raspberry Pi через FFC або FPC шлейф до роз'єму DSI (Display Serial Interface). Для отримання відеосигналу використовуються основні лінії зв'язку інтерфейсу DSI, а додаткові — передають дані з сенсорної панелі через протокол I²C.

Живлення

Плата з дисплеєм живиться безпосередньо від Raspberry Pi та не потребує додаткового живлення.

Комплектація

• 1× Дисплейний модуль
• 1× Шлейф FFC «15 pin – 15 pin»
• 1× Шлейф FPC «15 pin – 22 pin»
• 1× Комплект кріплення

Характеристики

• Модель: Дисплей Waveshare LCD 4,3” (800×480 / DSI / Touch)
• Діагональ: 4,3 дюйма
• Роздільна здатність: 800×480
• Матриця: TFT IPS
• Підсвітка: світлодіодна
• Кількість кольорів: 262144
• Інтерфейс дисплея: DSI
• Інтерфейс сенсорної панелі: I²C
• Тип сенсорної панелі: ємнісна
• Захист екрану: загартоване скло з твердістю 6H
• Розміри екрану: 95×53 мм
• Розміри плати: 106×68×14
