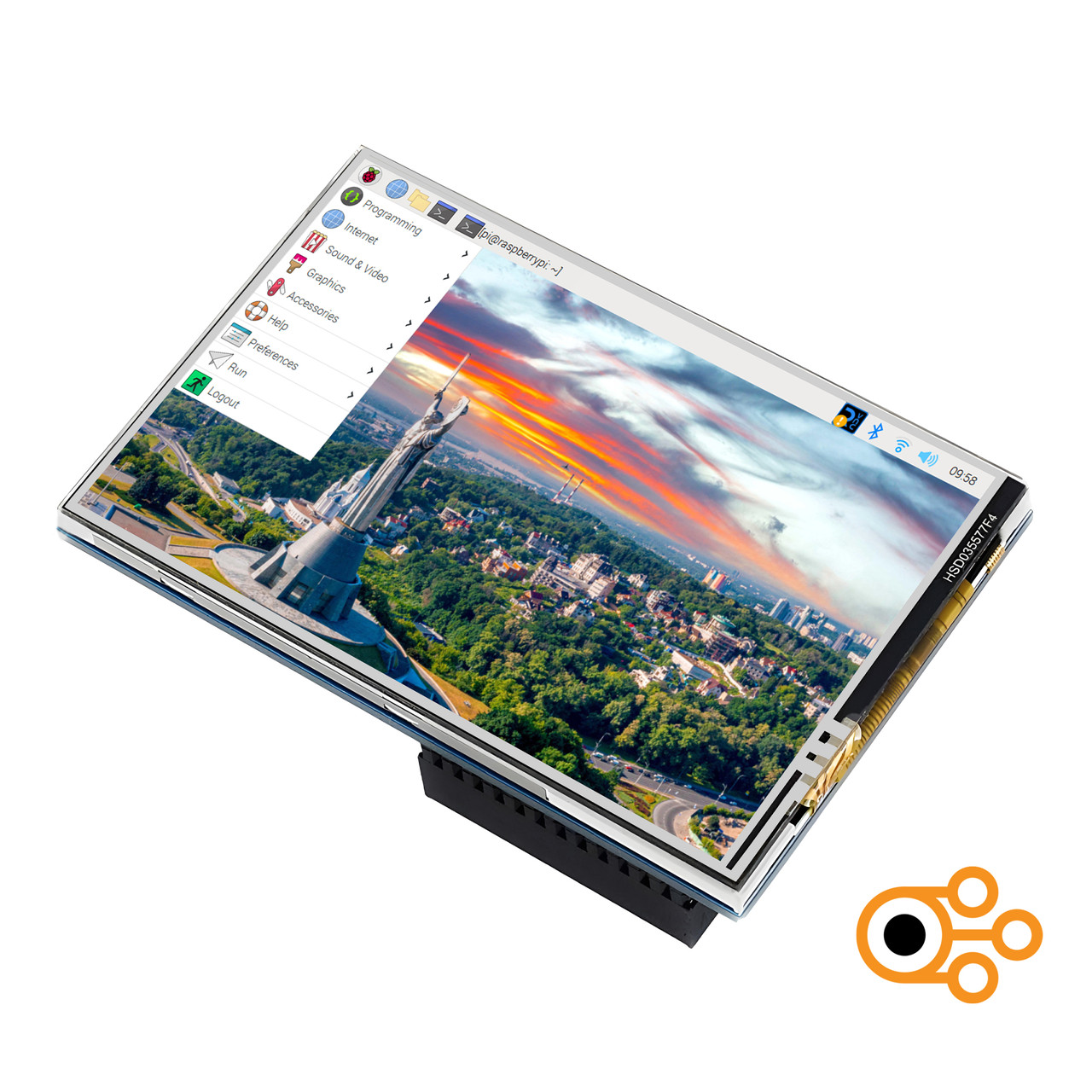

Дисплей Waveshare LCD 3,5” для Raspberry Pi (480×320 / HIGH SPI / Model C)

Загальна інформація

Використовуйте кольоровий дисплей Waveshare LCD 3,5” (480×320 / HIGH SPI / Model C) для виведення зображення з Raspberry Pi, Orange Pi, Rock Pi та інших одноплатних ПК зі стандартним GPIO-роз'ємом на 40 контактів. Дисплейний модуль стане в нагоді для перегляду медіафайлів, проходження відеоігор або трансляції відео з камери.

Вбудована резистивна сенсорна панель дозволяє використовувати екран як планшет для зручного керування системою без клавіатури та миші. Резистивний тачскрін потрібно програмно відкалібрувати для більш точної та коректної роботи.

Начинка

Дисплейний модуль Waveshare LCD 3,5” Model C виконаний на матриці TFT TN з діагоналлю 3,5 дюйма, роздільною здатністю 480×320 пікселів і відображенням 262144 кольорів. Резистивна сенсорна панель реагує на будь-яке натискання, зокрема на дотики пальців у рукавичках та стилусів без спеціального покриття.

Екран оснащений вбудованою світлодіодною підсвіткою, що забезпечує видимість зображення за будь-яких умов освітлення.

Підключення

Дисплей передбачений для встановлення на мінікомп'ютери форм-фактора Raspberry Pi через GPIO-колодку без пайки та проводів. Для отримання відеосигналу використовується інтерфейс High-Speed SPI 125 МГц, а контакти GPIO передають дані з сенсорної панелі через інтерфейс SPI.

Живлення

Плата з дисплеєм живиться від Raspberry Pi через GPIO-роз'єм напругою 5 вольт зі споживанням струму до 200 мА.

Комплектація

• 1× Дисплейний модуль
• 1× Комплект кріплення
• 1× Стилус

Характеристики

• Модель: Дисплей Waveshare LCD 3,5” (480×320 / HIGH SPI / Model C)
• Діагональ: 3,5 дюйма
• Роздільна здатність: 480×320
• Матриця: TFT TN
• Підсвітка: світлодіодна
• Кількість кольорів: 262144
• Контролер дисплея: ILI9486
• Інтерфейс дисплея: High-Speed SPI 125 МГц
• Контролер сенсорної панелі: XPT2046
• Інтерфейс сенсорної панелі: SPI
• Тип сенсорної панелі: резистивна
• Напруга живлення: 5 В
• Споживаний струм: до 200 мА
• Розміри екрану: 73×52 мм
• Розміри плати: 85×56
