Контролер SparkFun LilyPad Arduino Simple Snap (ATmega328P)

Використовуйте контролер SparkFun LilyPad Arduino Simple Snap як електронний мозок для створення розумного одягу. Керуюча плата допоможе зібрати скатертину з індикацією температури їжі, розумну рукавичку для керування пристроями за допомогою жестів, футболку з миготливими світлодіодами в такт музиці та інші девайси в текстильному напрямку.

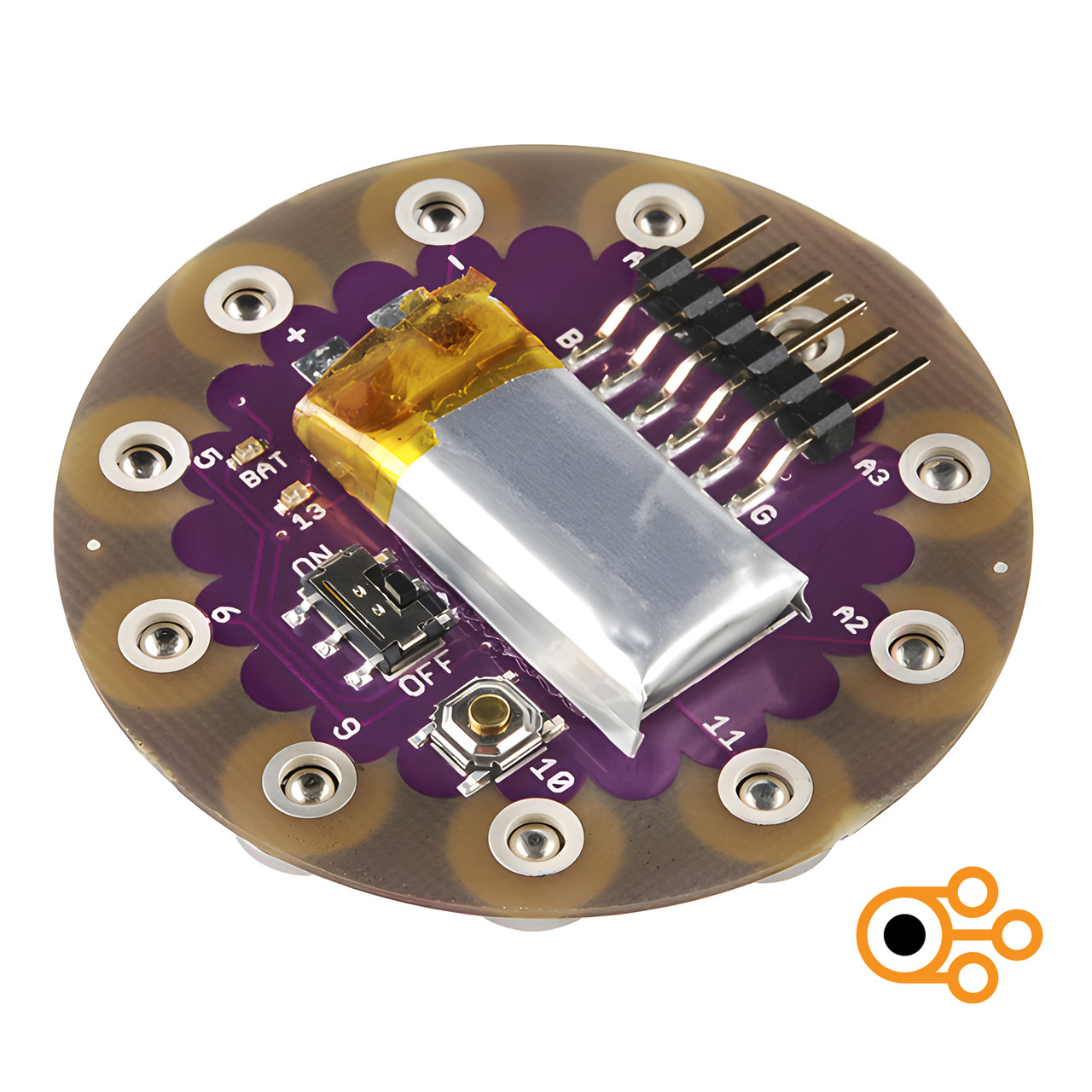

Контролер LilyPad Arduino Simple Snap виконаний у вигляді плоского круглого диска діаметром 50 мм. По зовнішньому діаметру на платі розташовані 11 контактів у вигляді кнопок для застібання до одягу в заздалегідь пришиту відповідну частину. Кнопкове рішення дозволяє зручно від'єднати пристрій від одного одягу та прикріпити до іншого без витрат часу на пришивання.

Платформа виконана на мікроконтролері ATmega328P з тактовою частотою 16 МГц та програмується мовою C++. Для завантаження прошивки на платі розташовані контакти PLS-6 до яких необхідно підключити зовнішній USB – UART перетворювач.

Для живлення контролера використовуйте контакти PLS-6 із комунікацією через USB – UART перетворювач або контакти-кнопки з позначками «+» та «−». Під час підключення живлення дотримуйтесь полярності, щоб уникнути пошкодження пристрою. На платі також розташований вбудований Li-Pol акумулятор на 110 мАч для живлення модуля в автономному режимі.
