Контролер Teensy 4.0 (З ногами)

Загальна інформація

Не вистачає пам'яті та обчислювальних ресурсів Arduino? Додайте потужності у вашу розробку — використовуйте платформу Teensy 4.0 з мікроконтролером NXP MIMXRT1062 на базі ядра ARM Cortex-M7 з тактовою частотою до 600 МГц. Контролер Teensy з легкістю справляється з ресурсоємними задачами — шифруванням даних, відтворенням аудіофайлів, керуванням багатосуглобовими роботами, стабілізацією безпілотників та виконанням алгоритмів машинного навчання.

Плата розробки Teensy 4.0 підтримує програмування на C++, MicroPython та CircuitPython — обирайте зручну мову залежно від задач і досвіду.

Особливості

• Компактний форм-фактор для вбудовування в проекти з обмеженим простором.
• Мікроконтролер NXP MIMXRT1062 на ядрі ARM Cortex-M7 з тактовою частотою до 600 МГц.
• Підтримка мов програмування: C++, MicroPython чи CircuitPython.
• Вбудований USB-порт для програмування та обміну даними.

Начинка

Розглянемо основні переваги плати Teensy 4.0.

Основний мікроконтролер MIMXRT1062

Платформа Teensy 4.0 виконана на мікроконтролері NXP MIMXRT1062 з обчислювальним ядром ARM Cortex-M7. Контролер працює на тактовій частоті 600 МГц та оснащений 1 МБ SRAM-пам'яті для зберігання змінних.

Допоміжний мікроконтролер GD32E230F8

Щоб не займати жодного байта пам'яті основного контролера MIMXRT1062, для зберігання і запису завантажувача використовується додатковий мікроконтролер GD32E230F8.

Flash-пам'ять 2 МБ

Прошивка користувача зберігається на окремій мікросхемі зовнішньої Flash-пам'яті Winbond W25Q16JV на 2 МБ.

DC-DC перетворювач

На платі встановлено понижувальний DC-DC перетворювач, який забезпечує живлення мікроконтролера та іншої логіки плати. Вихідна напруга 3,3 В з максимальним вихідним струмом 250 мА.

Живлення

Для живлення платформи Teensy 4.0 можна використовувати порт USB або контакт Vin.

• При живленні через USB — використовуйте порт ПК або зарядний пристрій на 5 В.
• При живленні через пін Vin — використовуйте джерело з вихідною напругою від 3,3 до 5 В.

Програмування

Для зв'язку платформи Teensy 4.0 з комп'ютером використовуйте кабель USB Micro.

Плата Teensy 4.0 підтримує наступні інструменти програмування:

• Arduino IDE з патчем Teensyduino – середовище розробки з кодом на C++.
• Thonny Python IDE – середовище розробки з кодом на MicroPython.
• Mu Editor — середовище розробки з кодом на CirclePython від Adafruit.

Всі деталі щодо підключення, налаштування та програмування платформи Teensy 4.0 читайте в посібнику на сайті виробника.

Розпіновка

На платі розташовано 28 контактних штирів PLS, 5 контактних отворів та 22 контактних майданчики SMT для підключення живлення, додаткових модулів і сенсорів.

• Загальна кількість фізичних контактів: 55 (28 + 5 + 22)
• Контактних штирів PLS: 28
• Контактних отворів: 33
• Контактних майданчиків: 22
• Контакти вводу-виводу GPIO: 40
• Контакти з ШІМ: 31
• Контакти з АЦП: 14
• Апаратні інтерфейси: 7× UART, 3× SPI, 3× I²C, 3× CAN, 2× I²S, 1× S/PDIF

Напруга логічних рівнів виводів контролера Teensy 4.0 становить 3,3 В. Підключення периферії з логічним рівнем 5 В призведе до пошкодження платформи.

Комплектація

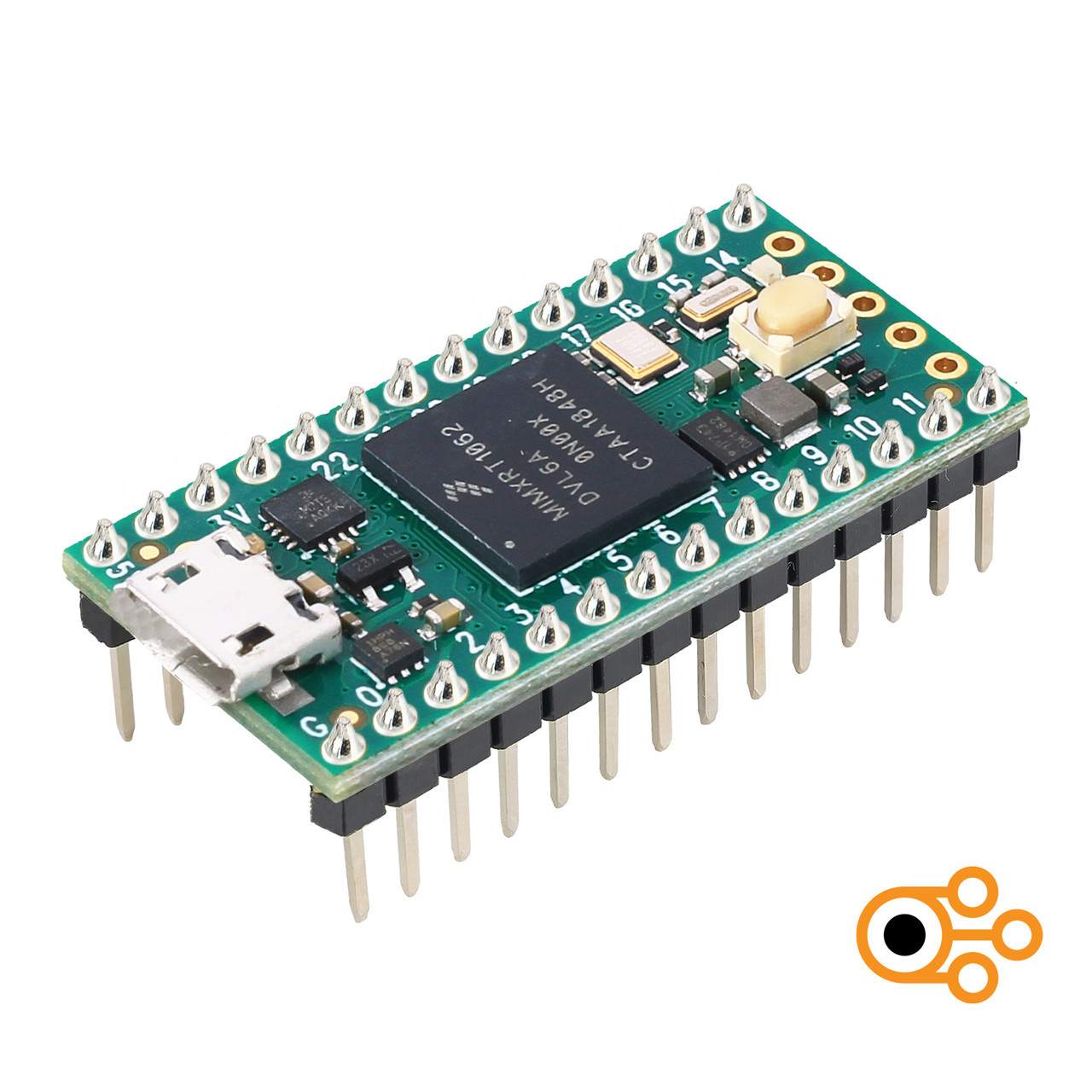

• 1× Контролер Teensy 4.0 (З ногами)
• 1× Допоміжна брошура з розпіновкою

Характеристики

• Модель: Teensy 4.0 (З ногами)
• Мікроконтролер: MIMXRT1062
• Ядро: ARM Cortex-M7
• Тактова частота: до 600 МГц
• Flash-пам'ять: 2 МБ
• SRAM-пам'ять: 1 МБ
• Вхідна напруга живлення:
  • Через порт USB: 5 В
  • Через пін Vin: 3,3–5 В
• Напруга логічних рівнів: 3,3 В
• Доступні піни та інтерфейси:
  • Загальна кількість фізичних контактів: 55 (28 + 5 + 22)
  • Контактних штирів PLS: 28
  • Контактних отворів: 33
  • Контактних майданчиків: 22
  • Контакти вводу-виводу GPIO: 40
  • Контакти з ШІМ: 31
  • Контакти з АЦП: 14
  • Апаратні інтерфейси: 7× UART, 3× SPI, 3× I²C, 3× CAN, 2× I²S, 1× S/PDIF
• Розміри: 36,2×17,7 мм
